ボート配線ケーブルの選び方｜AWGサイズ・電流・電圧の基礎

プレジャーボートの電装品を安全に使うためには、機器の消費電力、電流、電源からの距離、DC12V・DC24Vの違いを確認し、適切な配線ケーブルと端子を選ぶことが重要です。

マリン用配線で確認したいポイント

  • 使用する機器の電流値と消費電力
  • 電源から機器までの往復配線距離
  • AWGサイズと端子色の組み合わせ
  • バスバー、ブレーカー、スイッチの使い方
  • DC12V・DC24V機器や電圧変換時の注意点

配線サイズが不足すると、電圧降下、機器の作動不良、発熱、電装トラブルの原因になります。初心者の方は、交換前に電圧・電流・配線距離を確認し、必要に応じて専門店へ相談してください。



誰も教えてくれない配線サイズの選択方法を学ぶ

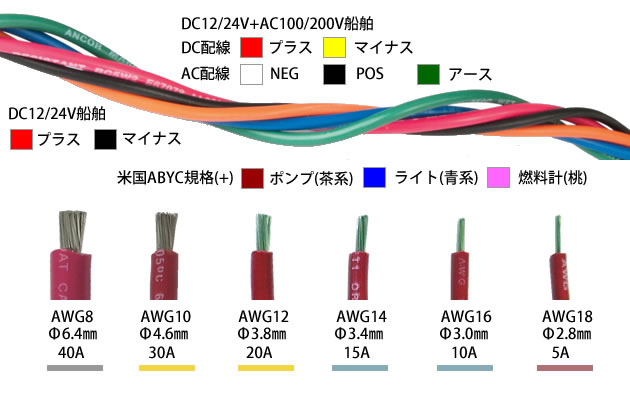

ボート配線ケーブルと端子の基礎 プレジャーボートに使用されている配線ケーブル類は、全て使用する機器や電源からの距離、使用電流に合わせて、米国ABYCカラーコードとAWGサイズが決められています。 また、ヤマハ艇は、ヤマハ配線カラーコードを使用しています。

下記のケーブル画像は、弊社在庫のANCOR社ケーブルの実測値でアンペアは安全な中心値を表示しています。下の色は端子グループです。

このルールを無視して配線すると、機器の能力低下や作動不良、修理時の混乱になるばかりか、ブレーカーを併用していないと船舶電気火災になる可能性さえあります。 正しい知識をもって、安全な配線をするよう努めましょう。

マリン用配線ケーブルのAWGサイズ一覧

  1. 消費電力(W)と電流(A)の関係のおさらい

  2. 配線ケーフルの端子は大きく３つのグループに分類されます

  3. 計算式が難しいので理解しなくてもいいですよ

  4. 配線類を整理するとスッキリして管理も楽になります

  5. 一般の電気機器に対応するスイッチの種類

  6. 電流が多く流れる太い配線ほど距離にシビアです

  7. スイッチパネルの配線は意外と簡単です

  8. 効果的な室内電球の選び方と種類

  9. 電圧の異なる電気機器を使いこなす方法

  10. どうしてボートにはDC12V艇とDC24V艇があるのだろう

  11. 意外と知られていないバッテリースイッチの種類

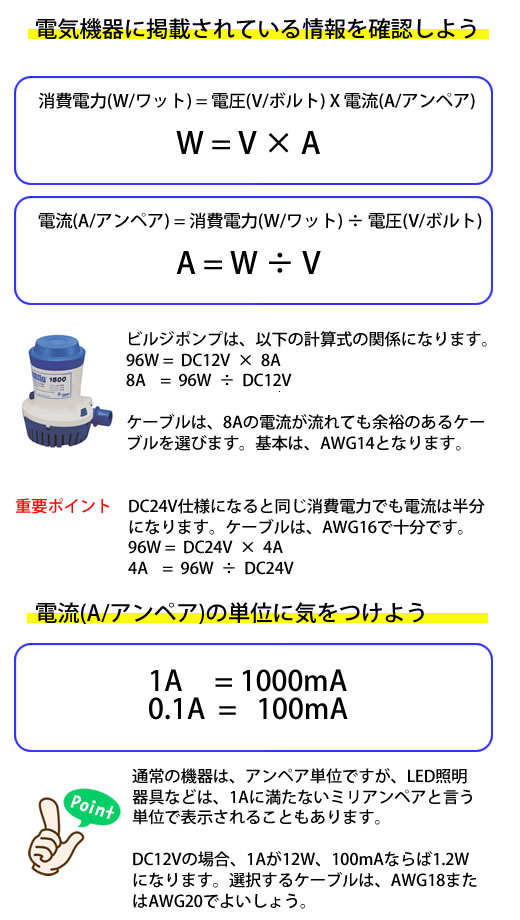

消費電力(W)と電流(A)の関係のおさらい

ケーブルを選択する前に使用する電気機器の電流(A)を把握することが必要です。 小学校の理科で習った簡単な公式で電流や消費電力を計算することができます。

消費電力と電流の計算方法

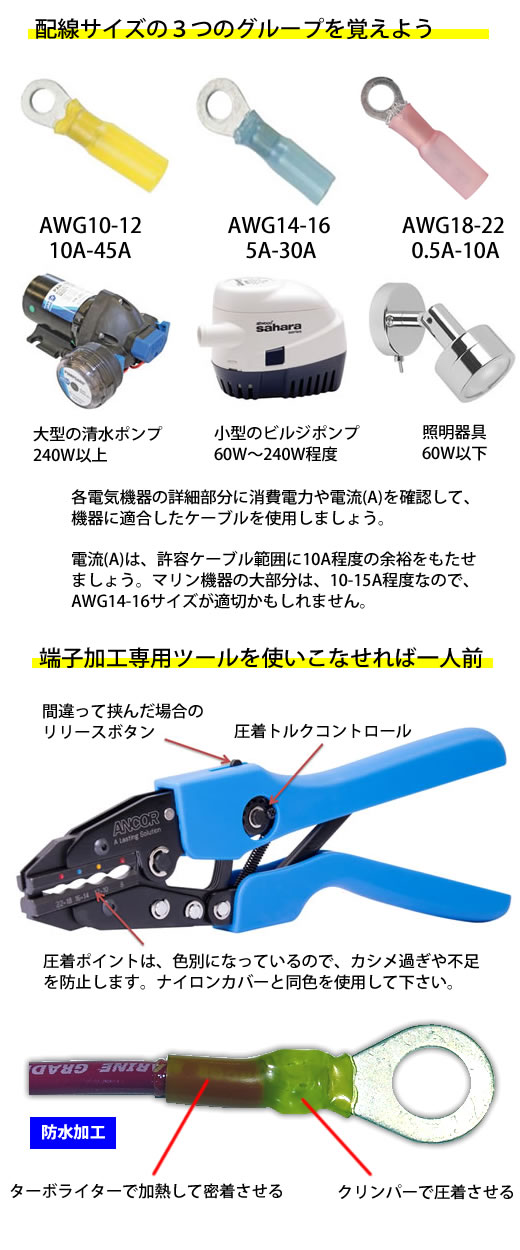

配線ケーフルの端子は大きく３つのグループに分類されます

配線ケーブルの端子は、 10AWG-12AWG(黄色/10A〜45A)、 14AWG-16AWG(青色/5A〜30A)、 18AWG-22AWG(赤色/0.5A〜10A)に分かれています。 実際、配線してみると14AWG-16AWG(青色/5A〜30A)のグループが一番使用頻度が高いと言えるでしょう。 また、AWG8よりも太いケーブルについては、金属端子を利用するのが一般的です。

これらの色付ナイロンカバー端子は、ナイロン部を熱で炙ることでシュリンクし、完全防水の端子に加工されます。

配線ケーブル端子の色分け

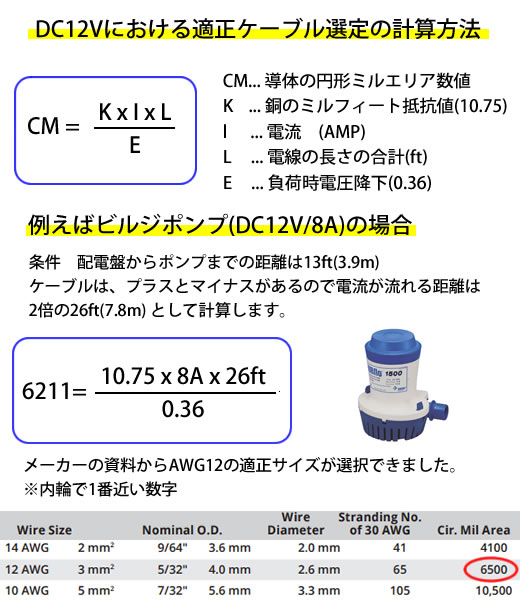

計算式が難しいので理解しなくてもいいですよ

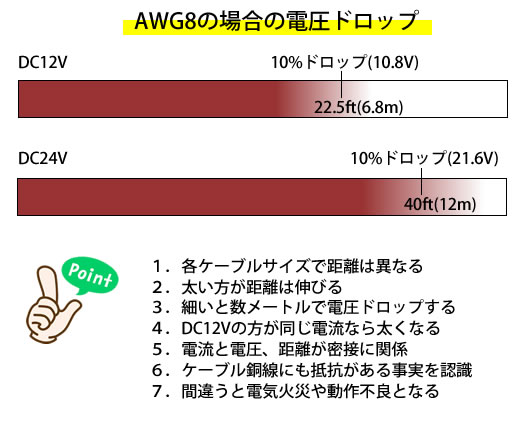

電気ケーブルは、電圧よりも電流量や距離によっておおよそサイズが決まっています。 長くなるほど銅線の抵抗が増え、一定の距離を超えると電圧ロスが発生してしまいます。 そのため、距離を伸ばす場合、サイズアップをする必要があります。 距離が重要であることを認識して下さい。

電源から機器まで3mであっても、プラスとマイナスを合計すると6mの長さで計算することを忘れないで下さい。 また、スイッチを経由すると更に距離は伸びるでしょう。

配線距離と電圧降下の考え方

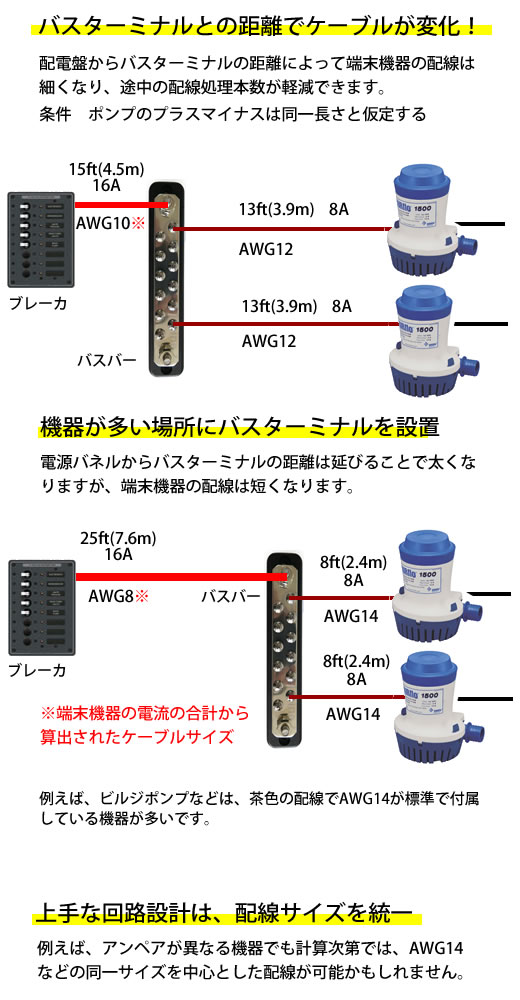

配線類を整理するとスッキリして管理も楽になります

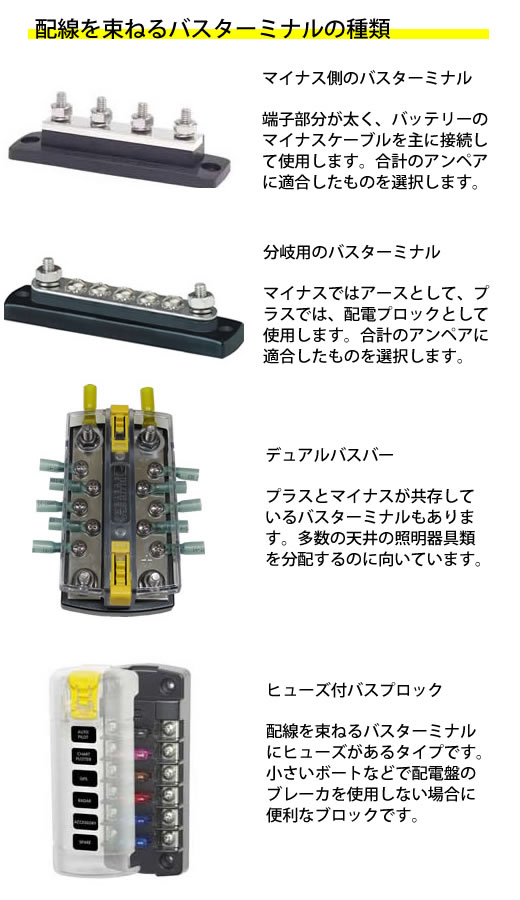

電気器具が増えると当然配線が増えます。 そこで必要になってくるのがバスバーです。 このバスバーを使用することで配線類を一括管理することが可能になります。 また、バスバーの位置を適切にすることで配線のサイズも異なります。

天井の複数の照明器具類や水中照明などは、できるだけ器具に近いエリアにバスバーを設置する事をおすすめします。

ボート電装用バスバーの配線例

配線整理とバスバー接続例

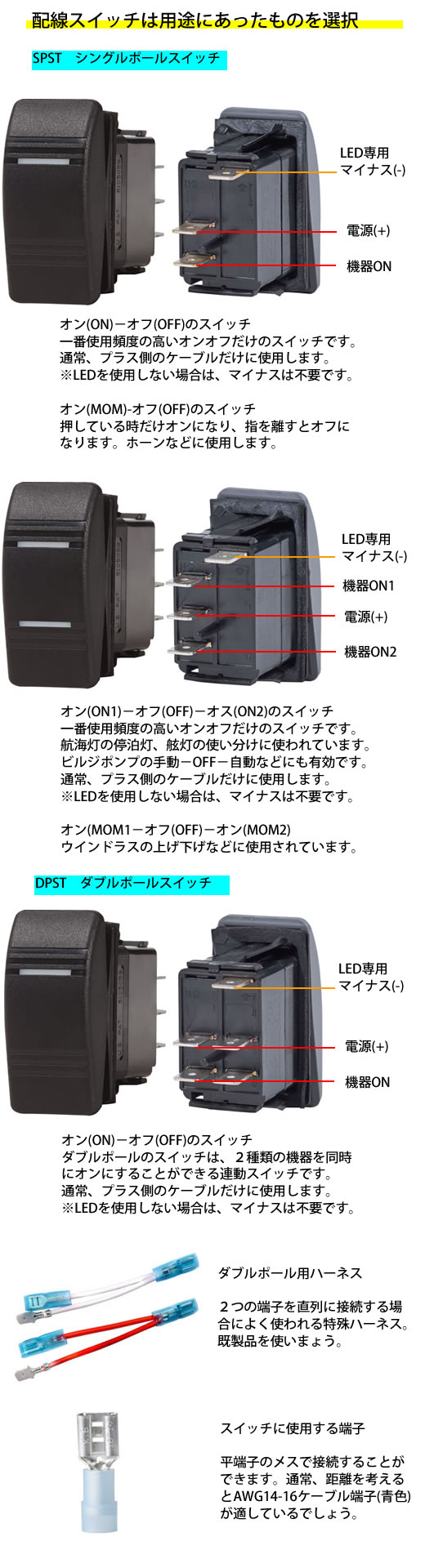

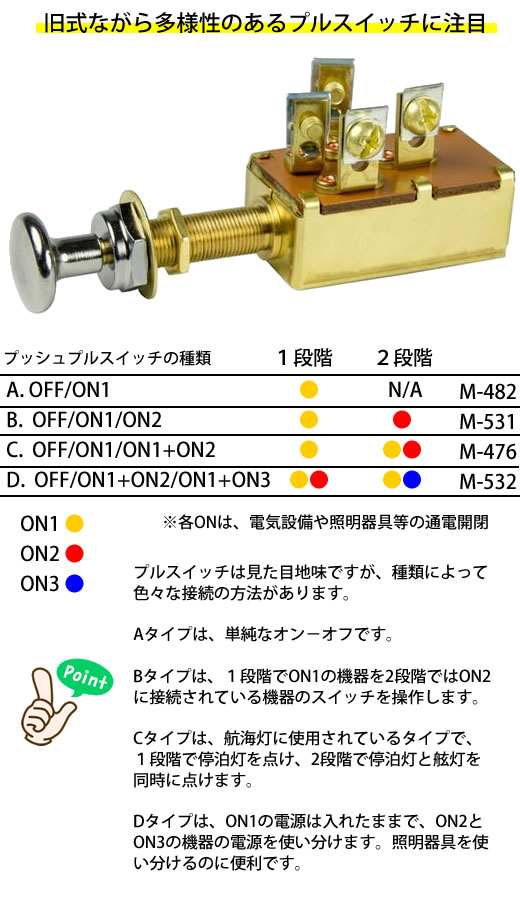

一般の電気機器に対応するスイッチの種類

これらの一般的なスイッチは、防水加工されているので屋内外でよく使用されていまます。 どこのメーカーのスイッチも例外を除きDC12Vで20A(240W)の対応となります。 ケーブルは、主にAWG14-16を使用します。LEDインジケーター付きと無しのタイプがあります。 LEDは、DC24Vでないと点灯しないものもありますので注意して下さい。

マリン用スイッチの種類

防水スイッチと配線端子

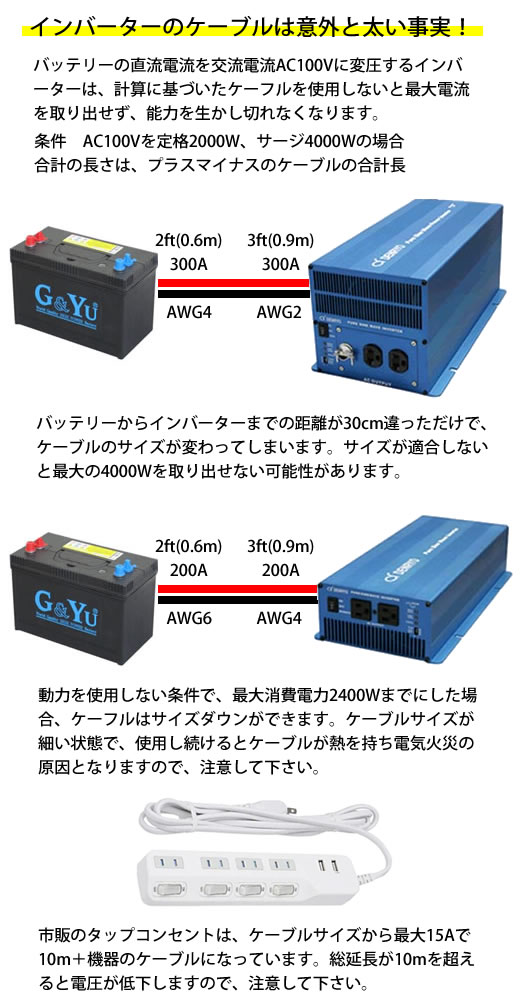

電流が多く流れる太い配線ほど距離にシビアです

最近では、多く見られるようになったインバーター変圧器ですが、発売当初はケーブルに苦労しました。 バッテリーから何メールも離して設置した結果、高出力機器の電力が取れ切れない、使用しているとケーブルが熱くなるなど数々のトラブルが生じました。

結果、インバーターは、バッテリーの近くで、60cm以下の距離が適切なようです。 使用するケーブルも、AWG2またはAWG4、AWG6のサイズでほとんどが運用可能になりました。

実際、エンジンの標準オルタネーターが55Aとした場合、バッテリーを経由して変換できる電力は、660W(55A)程度です。 1000Wタイプのインバーターで十分と考えます。大きな出力のインバーターを使用するとバッテリーが上がる原因となります。 再充電に苦労することでしょう。

インバーター配線と太いケーブルの注意点

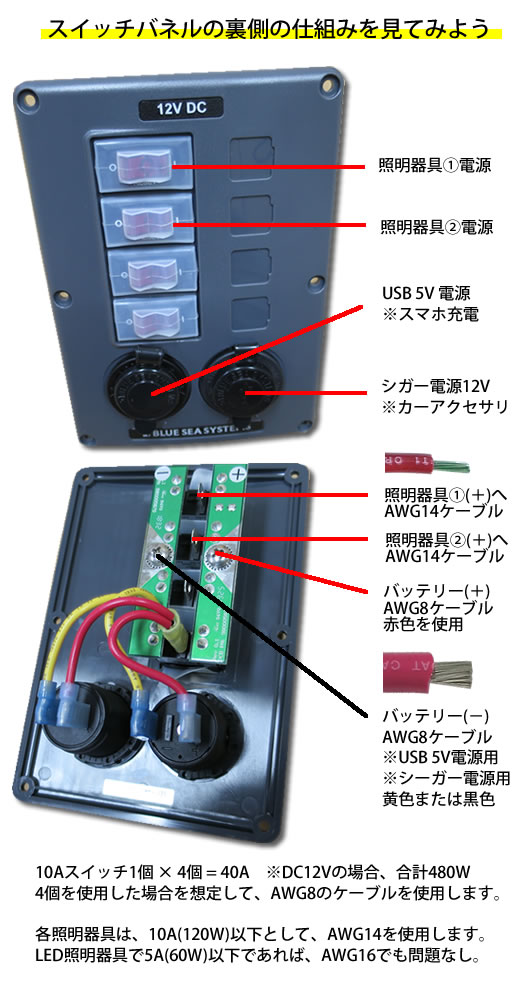

スイッチパネルの配線は意外と簡単です

デッキライトを設置したい！スマホを充電したい！そんなワガママをスイッチパネルで簡単に解決しましょう。 裏側が見えなくて怖い、何か専門的な知識が必要かもしれない、と考えがちですが、実は意外と簡単です。

スマホ充電ソケットやシガープラグ電源のないスイッチパネルは、LED照明意外はマイナス(−)配線は、不要ですが、このパネルは、プラス(＋)とマイナス(−)を使用します。 照明器具からは、プラス(＋)だけ配線して下さい。マイナス(−)は、バスバーなどでアースを取って下さい。 このパネルのマイナス(−)の直前にバスバーを入れてもよいでしょう。

スイッチパネル配線の例



効果的な室内電球の選び方と種類

数年前までは、ボートやキャンピングカーで使用されている電球は、航海灯を含めハロゲンバルブ(電球)が主流でした。 最近は、COBと呼ばれる高効率面型LEDが採用されるようになりました。 COBはchip-on-boardの略語で、LEDチップを鏡面金属基板に貼り付けた高効率のLEDです。 光源が黄色いのが特長です。航海灯を除き、室内の天井照明、足下照明など様々なエリアの電球に対応しています。

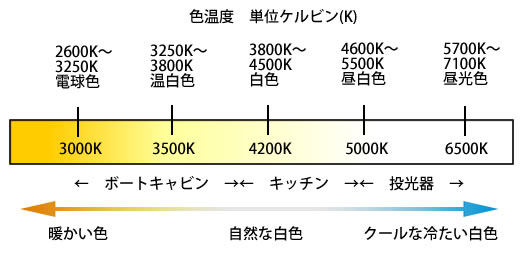

COBの色温度(ケルビン)は、暖かみのある3500K(温白色)が主流です。 5000K(昼白色)は、明るいですが会社の事務作業に向いている色で冷たい感じがします。

ボート室内照明用LED電球

色温度(ケルビン)は、3000K〜6500Kくらいまでが実用的な色となります。 3000K以下は、フォグランプの様な黄色になり、6500Kを超えると青色が混ざってきます。 3500K〜4200Kくらいの色がキャビンには適切な色です。電球の交換の際にはケルビン(K)を確認しましょう。

LED電球の色温度と明るさ

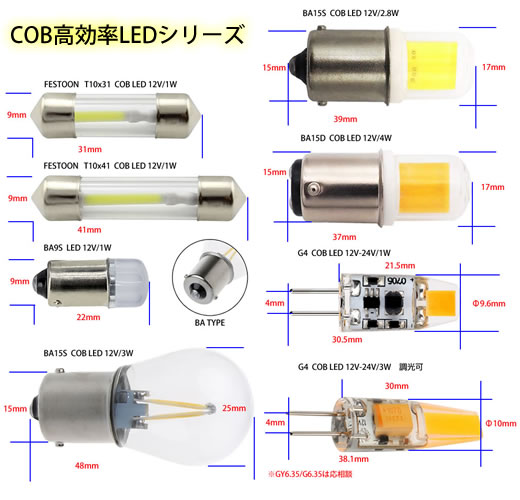

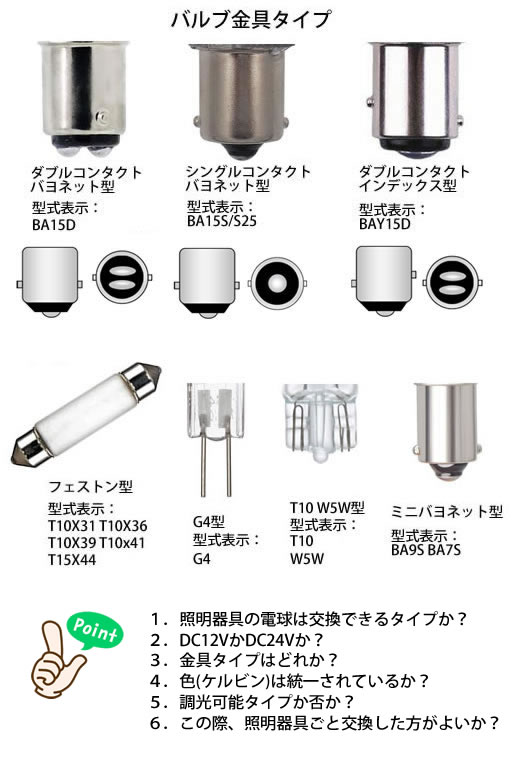

さて、いざ電球を交換となると調べなければならないのがバルブの形状です。 ボートで使用されているバルブ金具のタイプは、大きく7種類の形状が揚げられます。 どのタイプも特徴を理解できれば間違えることはないでしょう。 また、LED電球は、ハロゲン電球(白熱球)と違い、W(消費電力)で明るさを判別するのは難しいかもしれません。

概ね、足下照明や読書灯で0.5W〜2W、天井照明で4W〜7Wが標準です。、 原則として明記がない限り調光ができないのもLED電球の特徴です。

ボート用電球バルブ形状

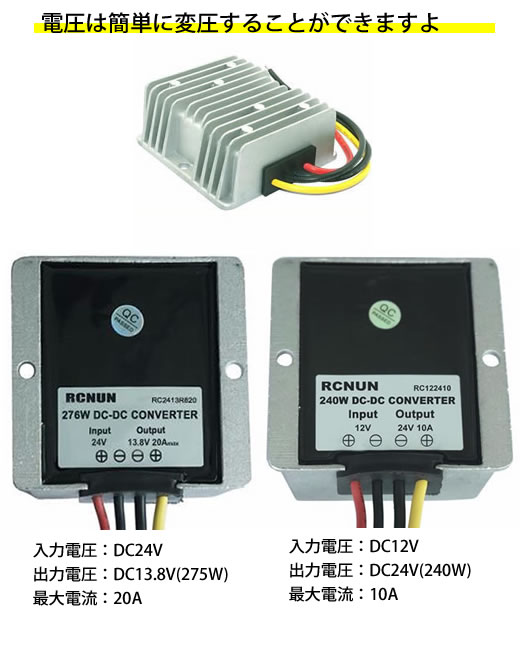

電圧の異なる電気機器を使いこなす方法

DC12Vの電源しかないボートで、DC24Vの電気器を使用したい。逆にDC24VのボートでDC12Vの電気機器を使用したい。 そんな状況になった時、使用するのはDC-DCコンバーターです。 DC12VをDC24Vにアップ変圧したり、DC24VをDC12Vにダウン変圧させることができます。

例えば、DC24V仕様しかない「漁船用旋回窓」をDC12V仕様のボートで使用したいなどの場合です。 240W以下であれば、安価なコンバーターを使用する方法があります。

大きさは、タバコの箱を一回り大きくしたくらい、使用する電気機器の近くに設置します。 スタート時に負荷がかかる動力でなければ、電圧変更の最善の方法と言えます。

DC-DCコンバーターによる電圧変換



どうしてボートにはDC12V艇とDC24V艇があるのだろう

プレジャーボートには、DC12V仕様のボートとDC24V仕様のボートがあります。 ご存じの通り、自動車にもDC12VとトラックやバスなどのDC24V仕様があります。

理由は大きく２つあります。まずひとつは、エンジンの違いです。 ディーゼルエンジンは、スタート時に大きな電力(電流)を必要とするため、DC24V仕様にすることが多いようです。 その電力をDC12Vカバーしようとすると、ケーブルが太くなり、コストが上がり取り回しが大変になります。 スターターも大きくなるかもしれません。

ふたつ目は、ボートのサイズです。約40ftを境にDC12VとDC24Vに分かれるようになります。 DC12Vは、約6m前後のケーブル配線を想定しているため、ボート中心から6m、つまり全長12m(40ft)程度をケーブルの10%電圧ロスの限界と考えます。 そこで、電圧を上げることで、より遠くまで安定した電力を供給するためにDC24Vにしています。

野球で例えると、DC12Vは、打っても打っても伸びないセンターフライで、打てばホームランになるDC24Vという感じでしょうか？

DC12V艇とDC24V艇の違い

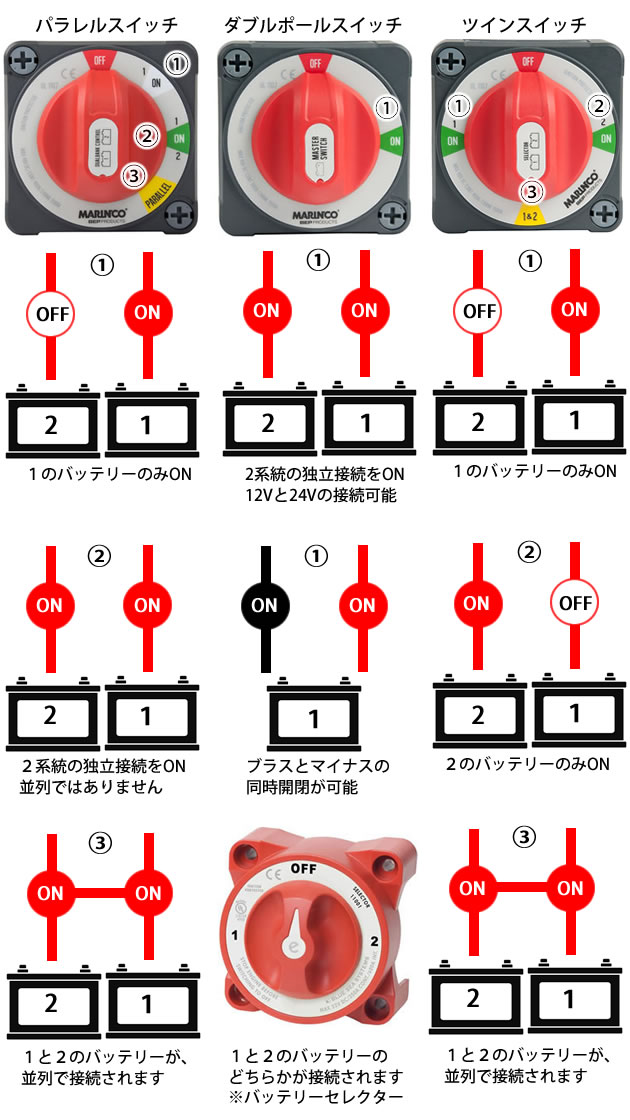

意外と知られていないバッテリースイッチの種類

一般的に多く利用されているバッテリースイッチは、ツインスイッチと呼ばれているいるタイプで、 メインバッテリーとサービスバッテリーを選択して電源を開閉したり、２個のバッテリーを並列で接続して使用します。

２個のバッテリーを使用したいが並列には接続したくない場合に使用するのが、 ダブルポールスイッチやバラレルスイッチがあります。 どちらも並列に接続することなく独立した回路で２個のバッテリーの電源開閉が行えます。 また、パラレルスイッチは、並列につなげることもできます。

ダブルポールスイッチは、完全に２系統同時スイッチのため、プラスとマイナスやDC12VとDC24Vの混合回路にも使用できます。

バッテリーセレクタースイッチは、１または２のどちらかに限定して接続できます。並列接続はできません。

バッテリースイッチの種類
